Ha
Hc

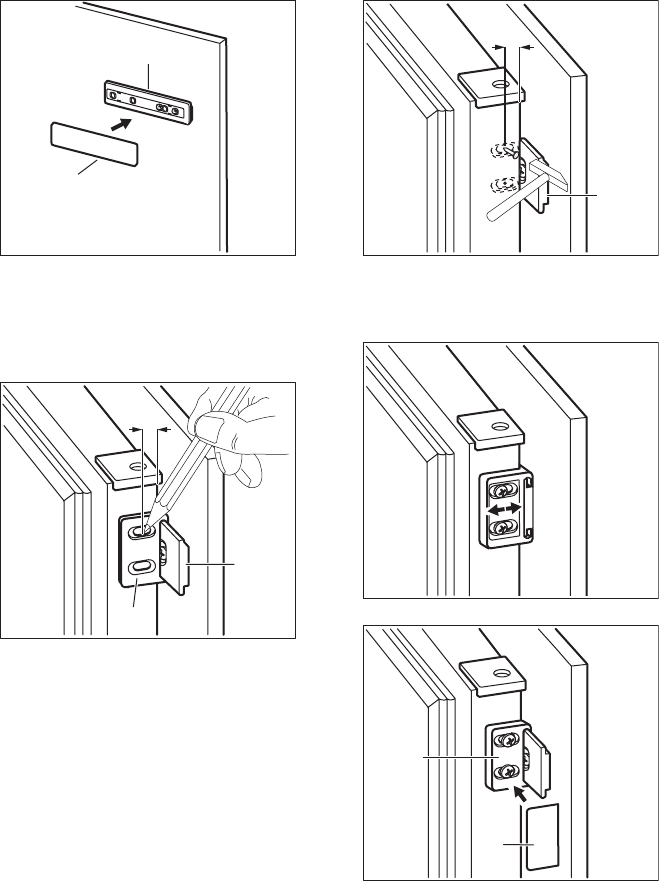

19. Otvorite vrata uređaja i vrata
namještaja pod kutom od 90°.
20. Kvadratić (Hb) umetnite u vodilicu
(Ha).
21. Priljubite vrata uređaja i vrata
namještaja te označite provrte.
Ha
Hb
8 mm
22. Uklonite okvire i označite udaljenost od
8 mm od vanjskog ruba vrata gdje se
treba postaviti čavao (K).
Ha
K
8 mm
23. Kvadratić ponovno stavite na vodilicu i
pričvrstite ga isporučenim vijcima.
24. Poravnajte vrata namještaja i vrata
uređaja tako da namjestite dio (Hb).
Hb
25. Pritisnite dio (Hd) na dio (Hb).
Hb
Hd
Obavite završnu provjeru kako biste bili
sigurni da:
Su svi vijci zategnuti.
Je brtvena traka čvrsto spojena za
element.
Se vrata ispravno otvaraju i zatvaraju.
Progress 35
