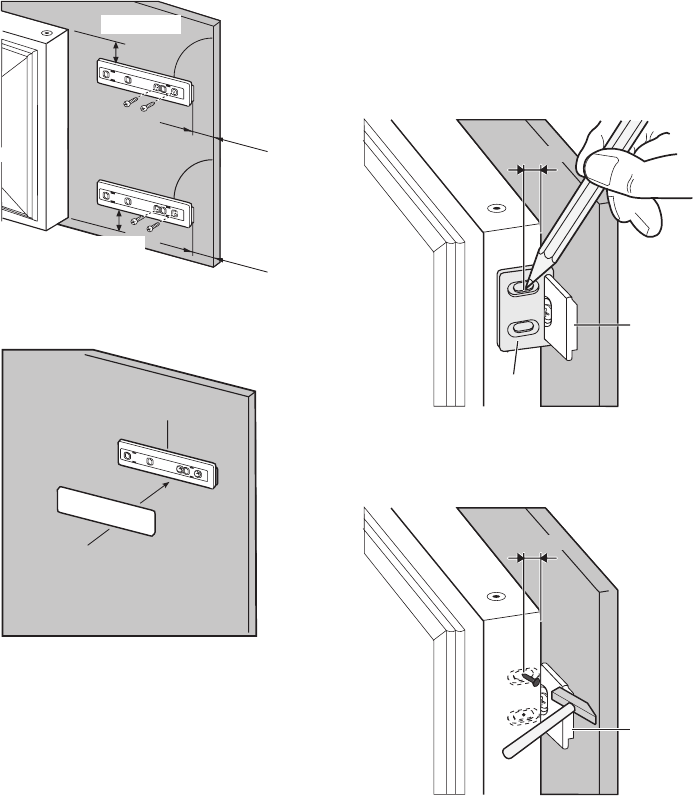

9. Instale la pieza (Ha) en el lado interno
del mueble de cocina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
10. Empuje la pieza (Hc) contra la pieza
(Ha).
Ha
Hc
11. Abra la puerta del aparato y la puerta
del mueble de cocina en un ángulo de
90°.
Introduzca el cuadrado pequeño (Hb)
en la guía (Ha).
Coloque juntas las puertas del aparato
y del mueble de cocina y marque los
orificios.
Ha
Hb
8 mm
12. Quite los soportes y ponga una marca
a una distancia de 8 mm desde el bor-
de exterior de la puerta en la que se
debe colocar el clavo (K).
Ha
K
8 mm
progress 15
