1
2

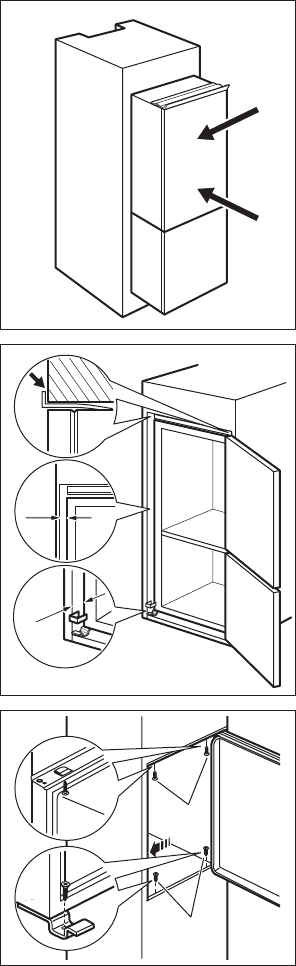

Installare l'apparecchiatura nella nicchia.
Spingere l'apparecchiatura in direzione
della freccia (1) finché la mascherina su-
periore si arresta contro il mobile da cuci-
na.
Spingere l'apparecchiatura in direzione
della freccia (2) contro il mobile sul lato
opposto rispetto alla cerniera.
4 mm
44 mm
Posizionare correttamente l'apparecchia-
tura nella nicchia.
Assicurarsi che la distanza tra l'apparec-
chiatura ed il bordo anteriore dell'armadio
sia di 44 mm.
Il copricerniera inferiore (incluso nel sac-
chetto degli accessori) permette di con-
trollare che la distanza fra l'apparecchia-
tura ed il mobile della cucina sia corretta.
Accertarsi che lo spazio fra l'apparec-
chiatura e il mobile sia di 4 mm.
Aprire la porta. Applicare il copricerniera
inferiore.
I
I
Fissare l'apparecchiatura nella nicchia
con 4 viti.
progress 29
